舒瑞普钎焊板式换热器

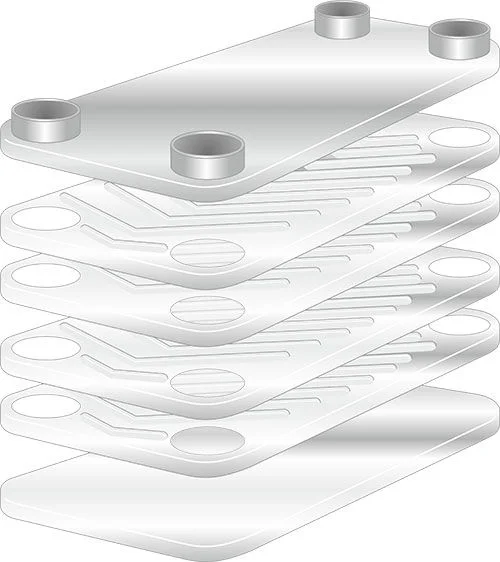

层叠通道板

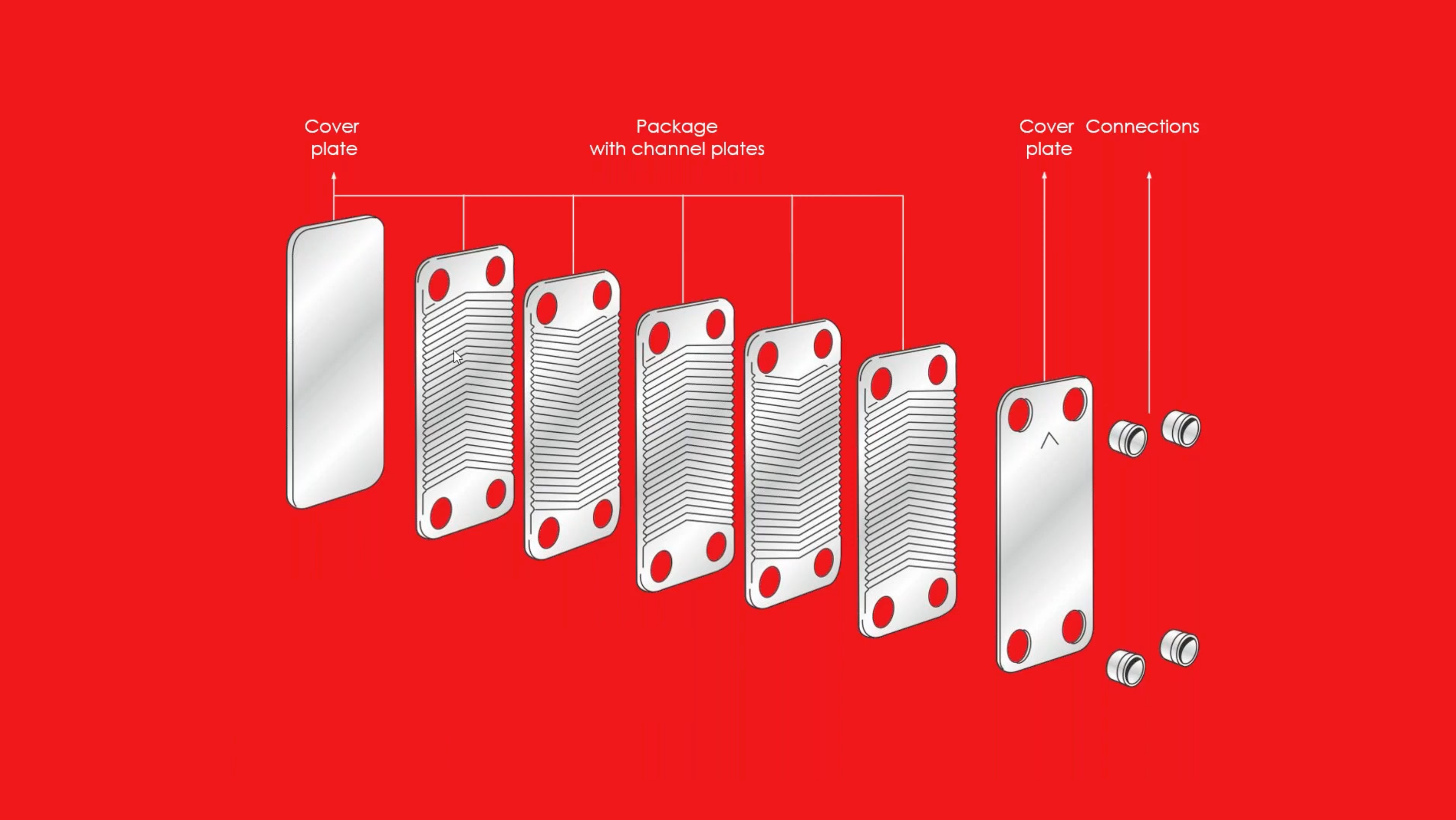

舒瑞普钎焊板式换热器由层叠的板片构成，板片之间由多层焊料隔开，并安装在盖板组之间。在真空钎焊过程中，焊料在板片之间的每个接触点上形成钎焊连接点，创建具有高度复杂通道的两个单独的内部回路。

在运行过程中，换热器通过叠层内的交替板片输送一种冷介质和一种热介质。两种介质相互流过（但绝不混合），能量以热量的形式从一种介质传递到另一种介质。

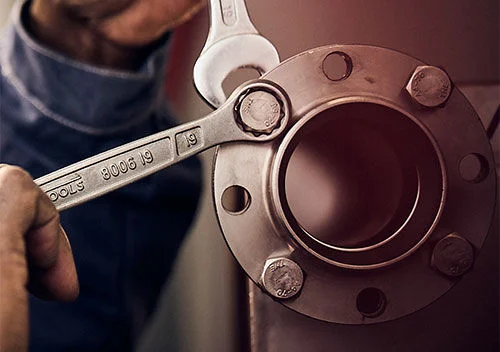

盖板组由密封板、盲圈和盖板组成。盖板的厚度根据换热器的类型、尺寸和额定压力而有所不同。盖板组件的设计与一系列不同的接头兼容，可根据具体应用进行定制。

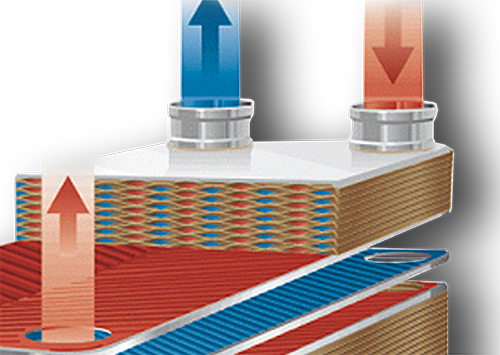

密封板用于密封盖板与第一块和最后一块通道板之间的空间。有些钎焊板式换热器有一个盲圈，用于密封通道板与盖板之间的空间。在其他产品中，盲圈与盖板、第一块和最后一块通道板融为一体。

改变换热器内部板片的类型以及这些板片上的通道模式，可改变产品的水力和热力特性，从而轻松优化系统。例如，两个钎焊板式换热器尽管流速不同，但两侧的压降可以相同。

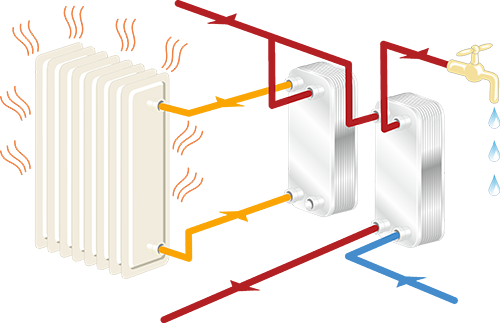

换热器可根据您的应用和需求，采用不同的流量配置结构。平行流钎焊板式换热器可采用顺流或逆流配置。

舒瑞普钎焊板式换热器可针对高设计压力和苛刻应用进行优化。我们的标准通道板由AISI 316不锈钢制成，可使用纯铜或镍基填料进行真空钎焊。对于要求特别苛刻的应用，我们提供完全由不锈钢制成的产品。

了解我们的生产过程 - 从冲压、z组装、钎焊到测试和贴标。
