舒瑞普钎焊配对接头
对于舒瑞普钎焊板式换热器的标准螺纹接头，可使用带联管螺母的焊接套管将管道连接至换热器的接头。根据所用介质的质量，焊接套筒可以选择碳钢或不锈钢。
舒瑞普质量标准
舒瑞普配件COSD钎焊接头由指定供应商按照舒瑞普规格进行生产。精心选择的优质材料具有良好的兼容性。准确的尺寸可为您节省安装时间和费用。舒瑞普配件确保按照设计工程师的预期安装和工作。 .
技术规格
请在下表中查找规格、技术数据和材料选项。

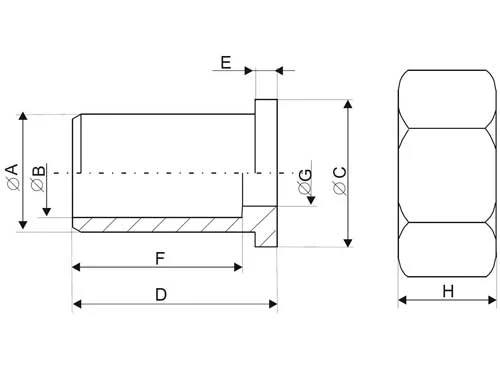

| 标称直径 | A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
扳手开口 |
|---|---|---|---|---|---|---|---|---|---|
| 3/4” | 21,8 | 18 | 24,0 | 17 | 3,0 | 13 | 15 | 16 | 30 |
| 1” | 26,0 | 22 | 30,0 | 19 | 3,0 | 15 | 19 | 17 | 36 |
| 1 1/4” | 35,0 | 28 | 38,5 | 25 | 3,0 | 20 | 25 | 18 | 46 |
| 1 ½” | 38,0 | 34 | 44,0 | 27 | 3,0 | 22 | 33 | 20 | 52 |
| 2” | 48,3 | 42 | 56,0 | 32 | 4,0 | 26 | 39 | 24 | 65 |
| 2 ½” | 60,0 | 54 | 72,0 | 37 | 4,8 | 31 | 51 | 26 | 85 |
技术数据
| 接头 | Ex. | Temp. °C |
最大压力 Ø8-34mm |
钎焊 Ø34-54mm |
钎焊 Ø54-108mm |
|---|---|---|---|---|---|
| 钎焊 | Lead / Tin 50/50% | 65 | 10 bar | 10 bar | 6 bar |
| 钎焊 | Lead / Tin 50/50% | 110 | 6 bar | 6 bar | 4 bar |
| 钎焊 | Tin / Silver 95/5% | 30 | 25 bar | 25 bar | 16 bar |
| 钎焊 | Tin / Copper | 65 | 25 bar | 16 bar | 16 bar |
| 钎焊 | Tin / Copper | 110 | 16 bar | 10 bar | 10 bar |
材料 (非PED材料 )
| 联管螺母 | CuZn39Pb3 |
| 焊接套管 | CuSn5Zn5Pb2-C（需要低铅时使用） |
| 垫片 | AFM M 34 - Reinz（温度0-250°C，压力0-150bar） |
| Gasket | AFM M 34/2 - Reinz (lub)（用于饮用水要求 |
| Gasket | Klingersil® - 4400（普遍使用，最高温度180°C） |
